주요 특징 및 구조 설계

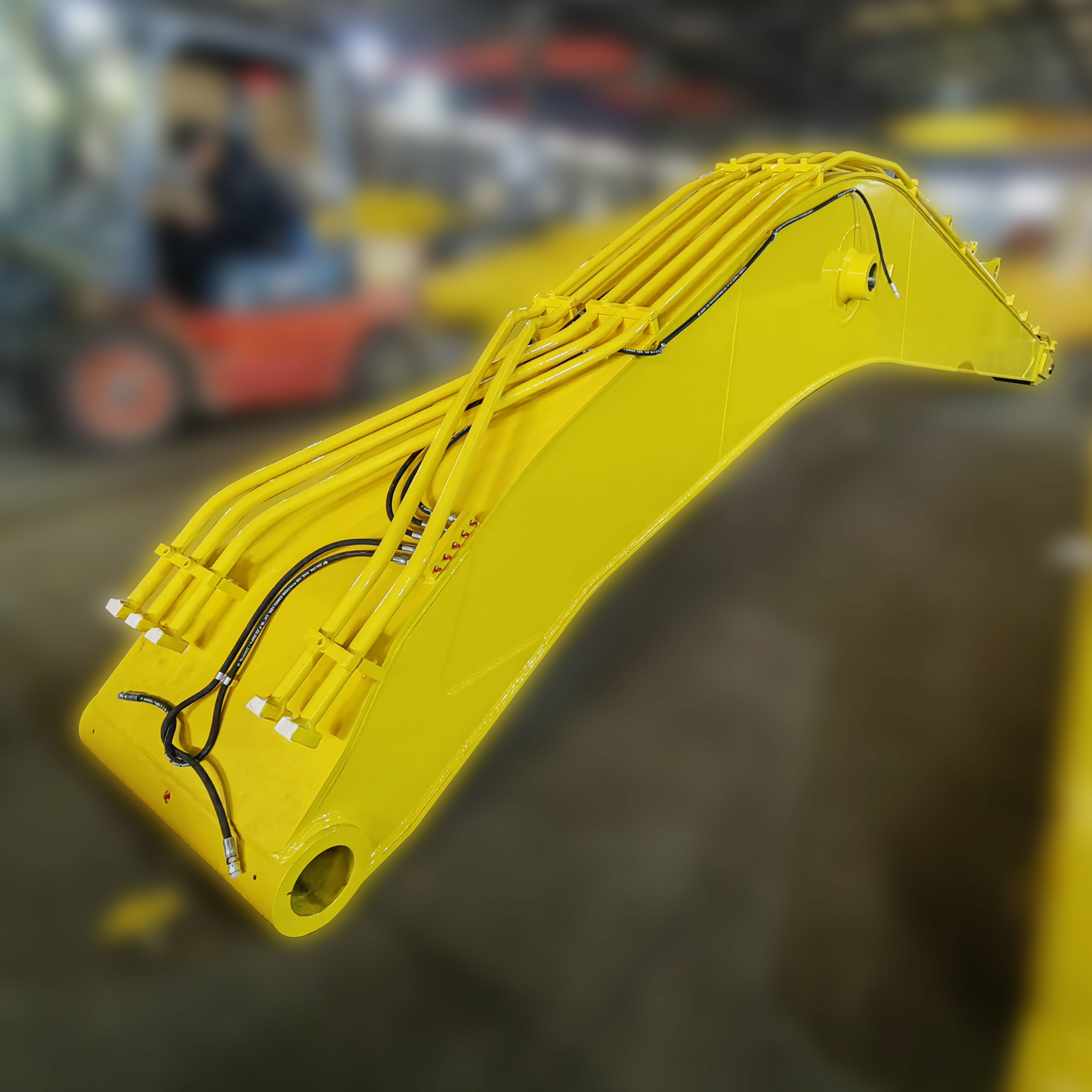

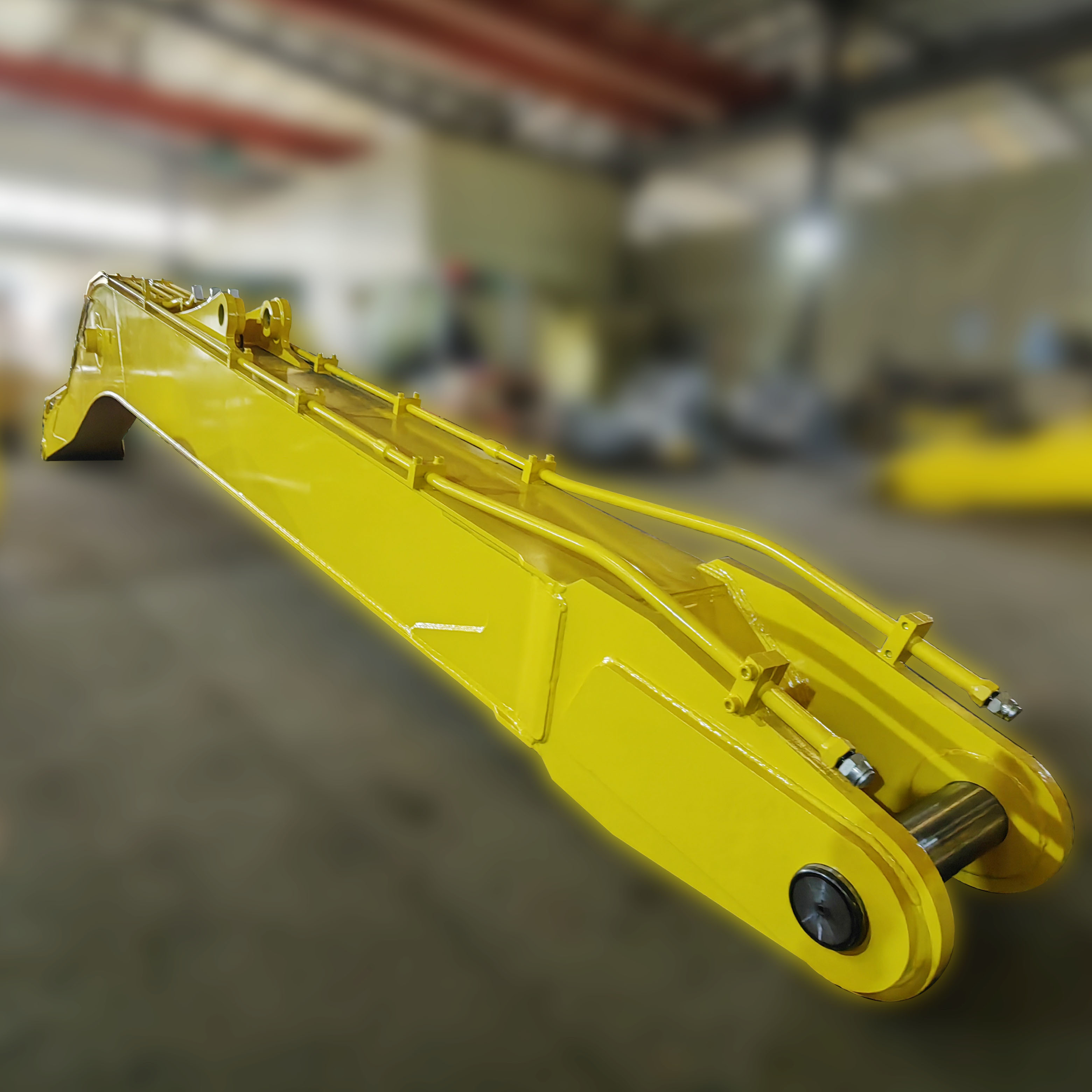

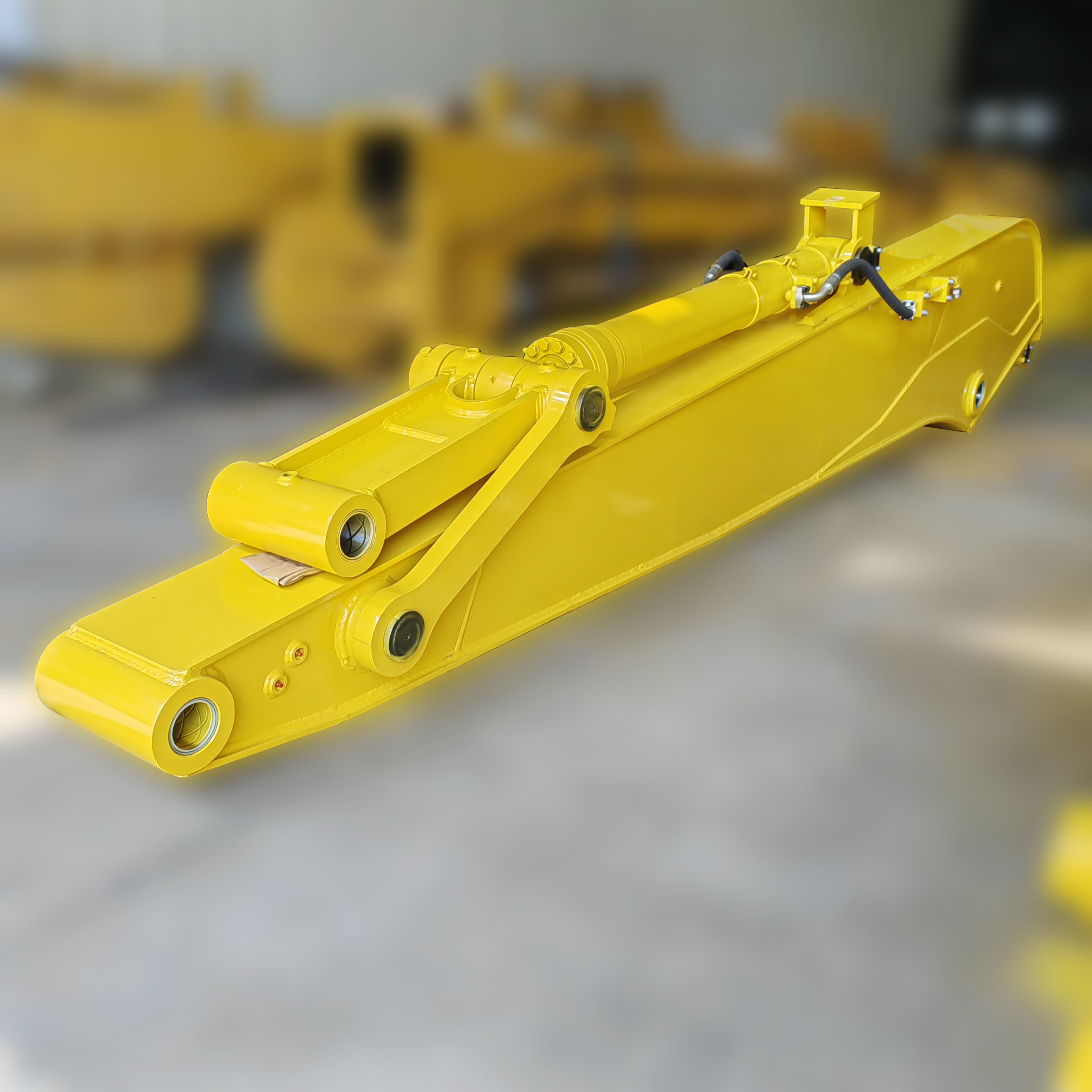

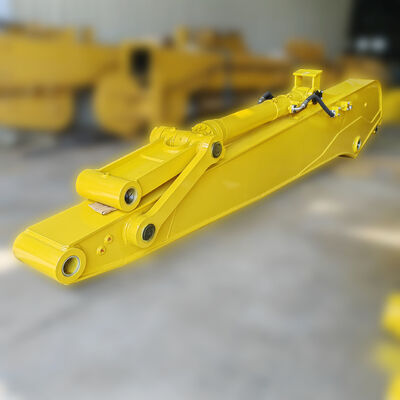

발굴기 장팔 (excavator long arm) 은 붐 연장 또는 장거리 부착으로도 알려져 있으며, 표준 발굴기의 운영 영역을 크게 확장하도록 설계된 전문적인 수정입니다.원래 붐과 스틱을 교체하거나 확장함으로써이 장착장치는 기계의 구성에 따라 10m에서 40m 이상의 작업 반지름을 달성 할 수 있습니다.설계는 일반적으로 고강성 저연금 강철 (HSLA) 을 사용합니다., 예를 들어 WELDOX, 무게를 관리하면서 구조적 무결성을 유지하기 위해.
 |

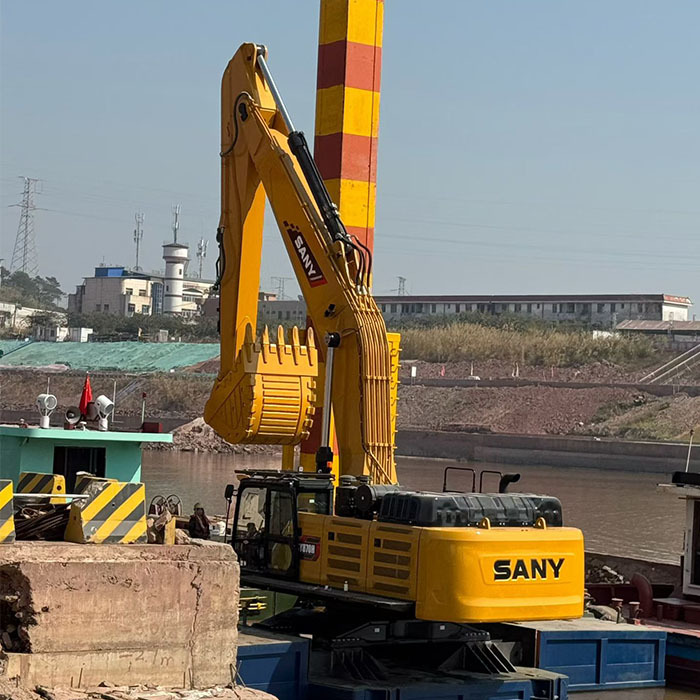

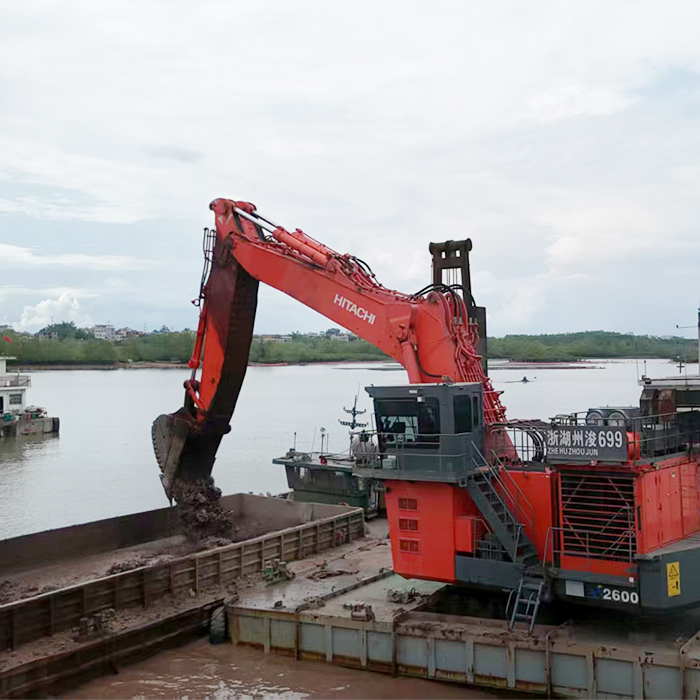

* 배굴 * 강 프로젝트 |
|
* 나무를 잡기 위해 손잡이 * 장거리 |
구조 구성은 일반적으로 응용 요구 사항에 따라 세 가지 유형으로 분류됩니다.
2단계:이것은 깊은 발굴에 가장 일반적인 수정입니다. 그것은 확장 된 붐과 더 긴 스틱으로 구성됩니다. 그것은 주로 경사 마무리, 깊은 기초 구덩이 발굴,그리고 수평 범위와 깊이가 중요한 곳의 하천 낙토.
3단계:종종 "파괴 팔"이라고 불리는이 구성에는 추가 관절점 (중부 팔) 이 포함되어 있습니다. 이것은 더 큰 수직 범위를 허용합니다.고층 건물 (30m까지) 의 철거에 이상적입니다.그것은 종종 버킷 또는 브레이커를위한 고정 또는 수압 각 조정을 갖추고 있습니다.
슬라이딩/텔레스코프 팔:수직 정밀성을 위해 설계 된 이 유형은 팔이 망원경으로 확장되고 후퇴 할 수 있도록합니다. 심하고 좁은 샤프트 또는 캐이슨 발굴을 위해 종종 클램 셸 버킷과 함께 사용됩니다.작업의 발자국을 최소화.
제조 과정 및 생산 세부 사항
긴 팔의 생산은 단순한 용접을 훨씬 뛰어넘는 정밀 엔지니어링 작업입니다.그것은 스트레스 분포를 시뮬레이션 하 고 부하 하에 구조적 고장을 방지 하기 위해 고급 컴퓨터 지원 설계 (CAD) 및 유한 요소 분석 (FEA) 을 필요로 합니다..
재료 선택 및 절단
제조 과정은 고 견인 강도 철강판 (주판의 두께는 종종 10-12mm) 을 선택하는 것으로 시작됩니다.현대 제조업 은 CNC 플라즈마 절단 기계 를 사용 하여 옆판 과 내부 강화 갈비뼈 의 복잡 한 기하학적 형태 를 밀리미터 정밀 함 으로 절단 하는 것 을 보장 한다이 정밀도는 내부 부품의 적절한 장착에 매우 중요합니다.
용접 및 조립
조립 단계 는 로봇 또는 숙련 된 수동 용접 을 포함 한다. 내구성 을 보장 하기 위해 제조업체는 주 톱니 를 위해 잠수 도경 용접 또는 CO2 보호 도경 용접 을 사용 한다.내부 구조는 톱션 힘에 저항하기 위해 버퍼 플레이트와 상자 섹션 디자인으로 강화.
가공 및 완성
주요 구조가 용접되면, 붐은 용접 열에 의해 발생하는 내부 스트레스를 제거하기 위해 스트레스 완화 처리 (일반적으로 진동 노화) 를 받는다.핀 구멍 (구멍 구멍) 은 다음 큰 수평 굴착 밀링을 사용하여 정밀 구멍을 뚫고 발굴기의 수압 실린더와 완벽한 정렬을 보장합니다.마지막으로, 유닛은 경화 및 밀 스켈을 제거하기 위해 샷 블래스팅을 받으며, 그 후 경화 방지 프라이머와 상층 코팅을 적용합니다.
자주 묻는 질문 (FAQ)
Q1: 긴 팔에 대한 유지보수 요구 사항은 무엇입니까?
A: 확장된 구조에 대한 높은 스트레스로 인해 유지보수가 중요합니다.
윤활: 스핀 과 부싱 을 윤활 하는 것 은 필수적 이다. 매일 최소 두 번 이상 윤활 을 주입 하는 것 이 권장 된다. 진흙 이나 물에 잠긴 상태 에서 일 하는 경우비료가 착용되는 것을 방지하기 위해 스핀은 기름기기 전에 청소해야합니다..
검사: 특히 용접의 뿌리 및 발가락 근처에서 용접의 균열을 정기적으로 검사해야합니다. 구조적 피로의 모든 징후는 즉시 해결되어야합니다.
Q2: 긴 팔을 제조하는 전형적인 납품 시간은 무엇입니까?
A: 복잡성 (2단계 대 3단계) 및 특정 수량에 따라 제조 과정은 일반적으로 15 ~ 30 일 정도 걸립니다. 여기에는 설계 시뮬레이션에 필요한 시간이 포함됩니다.물품 조달, 용접, 가공 및 페인팅.
