| 제품 이름 | 파일 드라이빙 붐 암 |
| 재료 | Q355B/Q690D |
| 적합한 굴삭기 | 20-52톤 |
| 색상 | 노란색/빨간색/주황색/맞춤형 |
| 길이 | 11-18.5m |
| 굴삭기 (톤) | 총 길이 (mm) | 붐 (mm) | 암 (mm) | 파일링 높이 (mm) | 카운터웨이트 (톤) |
| 30-36 | 13800 | 10000 | 3800 | 15400 | 3 |
| 30-36 | 15000 | 10500 | 4500 | 17100 | 5 |
| 40-45 | 15800 | 11000 | 4800 | 17900 | 3 |
| 40-45 | 16800 | 11500 | 5300 | 18500 | 5-6 |
| 45-50 | 19000 | 12500 | 6500 | 21000 | 6-7 |
굴삭기 파일 드라이빙 붐 암 / 파일 머신의 장점
붐과 수평선 사이의 각도는88°에 도달할 수 있습니다.붐과 암 사이의 각도는160°에 도달할 수 있습니다.
1. 동일한 길이의 파일 드라이빙 암과 비교하여, 저희 제품은더 높이 파일링할 수 있습니다.
2. 90도 엘보 조인트를 채택하여호스 굽힘을 방지하고 서비스 수명을 늘립니다.
3. 박스에는내장된 가로 및 세로 보강 리브가 있어 파일 드라이빙 붐 인장 강도를 향상시킵니다.
4. 이음매 없는 정밀 강관
5. 중앙 집중식 윤활 시스템
6. 3겹 4회 용접
7. 붐 시트 슬리브는 일체형 성형 공정을 채택합니다.
8. 흑연 합금 구리 슬리브
9. 유압 파이프라인 섹션 설계로, 추후 유지 보수가 용이합니다.
10. 응력 위치에 다층 보강 리브 플레이트가 있어, 더욱 견고하고 일체형 성형입니다.
11. 파일 암의 후면 부싱은 전체 보드로 감싸져 떨어지는 것을 방지합니다.

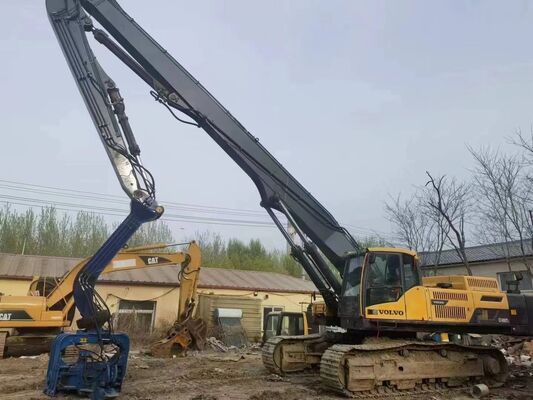

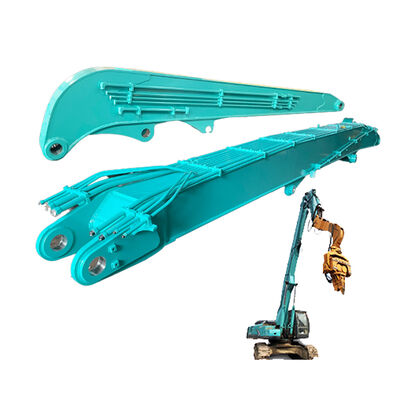

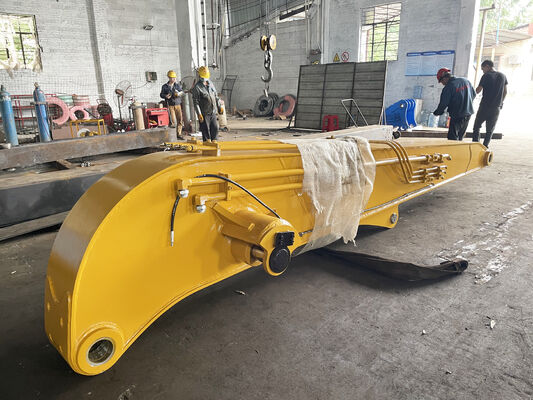

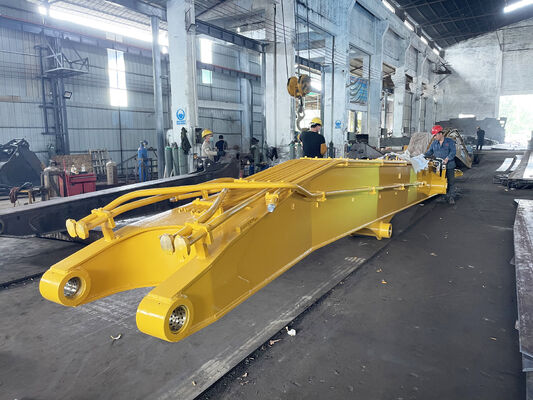

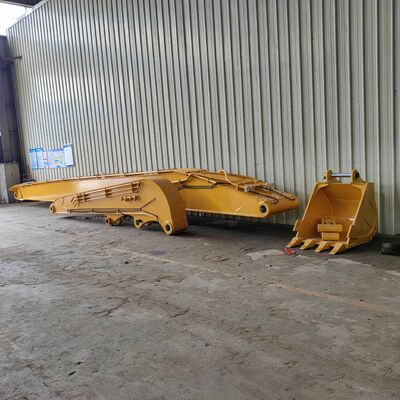

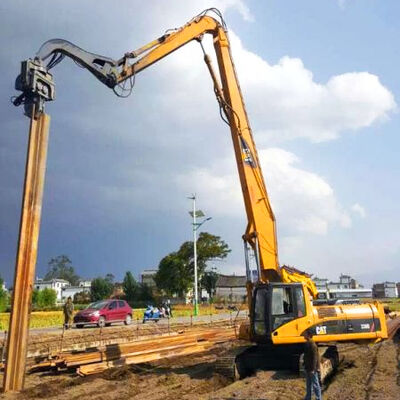

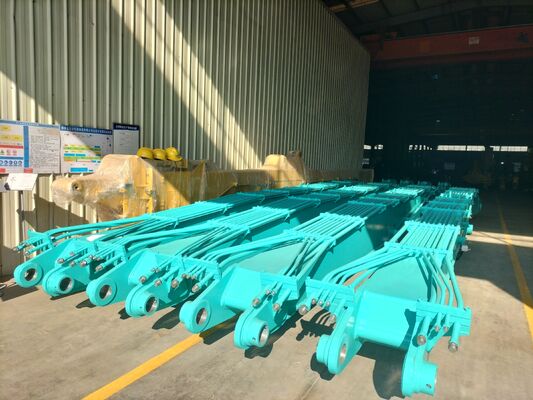

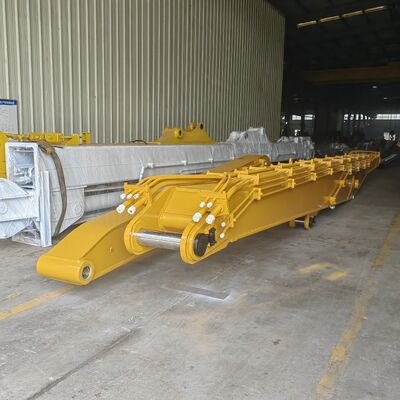

파일 드라이빙 붐 암의 몇 가지 사진
품질 관리
용접 후 테스트
정밀도 테스트
용접 비드 테스트
제품 출고 전 테스트
작동 테스트
첫 번째 시스템은 기술 설계 도면 검토 메커니즘입니다.
두 번째 시스템은 반제품 검토 메커니즘입니다(각 공정은 이전 공정에 대한 감지 테스트를 거칩니다).
세 번째 시스템은 완제품 테스트입니다.
(페인팅 전에, 설계 크기가 용접 크기와 일치하는지, 설치 크기가 설계 요구 사항을 충족하는지 확인하기 위해 전체 검사가 수행됩니다.)
요약하면, 모든 ZHONGHE 제품은 배송 전에 자격을 갖추도록 위의 3단계 검사 시스템을 통과했습니다.
